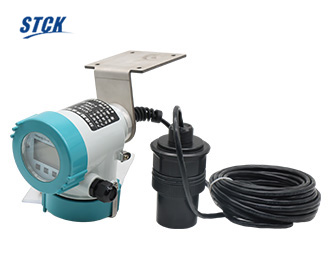

防腐型超聲波液位計

STDS-100超聲波液位計可采用二線制、三線制或四線制技術,二線制為:供電與信號輸出共用;三線制為:供電回路和信號輸出回路獨立,當采用直流24v供電時,可使用一根3芯電纜線,供電負端和信號輸出負端共用一根芯線;四線制為:當采用交流220v供電時,或者當采用直流24v供電,要求供電回路與信號輸出回路完全隔離時,應使用一根4芯電纜線。直流或交流供電,具有4~20mADC,高低位開關量輸出。

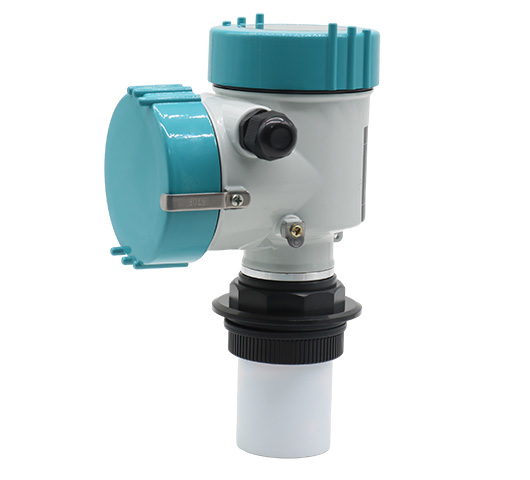

防腐型超聲波液位計
防腐型超聲波液位計
防腐型超聲波液位計
防腐型超聲波液位計
產品介紹
產品優勢
技術參數
產品安裝
行業應用
產品介紹
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業
  1. 產品簡介
STDS-100超聲波液位計可采用二線制、三線制或四線制技術,二線制為:供電與信號輸出共用;三線制為:供電回路和信號輸出回路獨立,當采用直流24v供電時,可使用一根3芯電纜線,供電負端和信號輸出負端共用一根芯線;四線制為:當采用交流220v供電時,或者當采用直流24v供電,要求供電回路與信號輸出回路完全隔離時,應使用一根4芯電纜線。直流或交流供電,具有4~20mADC,高低位開關量輸出。
  1. 工作原理
超聲波物位計工作原理是由超聲波換能器(探頭)發出高頻脈沖聲波遇到被測物位(物料)表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示:S=C×T/2.
由于發射的超聲波脈沖有一定的寬度,使得距離換能器較近的小段區域內的反射波與發射波重迭,無法識別,不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
探頭部分發射出超聲波,然后被液面反射,探頭部分再接收,探頭到液(物)面的距離和超聲波經過的時間成比例:
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式:環境聲速= 331.5 + 0.6×溫度
產品優勢
超聲波液位計在應用過程的優勢

1、結構簡單、讀數方便、非常便于安裝和維護;
2、采用非接觸式測量,運行穩定可靠,不易受液體的粘度、密度等影響;
3、可以定點連續的測量,且能方便提供遙測和遙控的測量信號;
4、安全清潔,儀表使用壽命長;
5、適應性強:帶溫度補償功能,可在溫差較大的環境下使用;
6、精度高:具有RS-485通訊接口,采用特殊回波處理方式,有效避免虛假回波;
7、多種量程選擇:有5米、10米、15米三種量程可選擇,能在不同工業環境中應用;
8、較好的密封性(防護等級高達IP66/IP67);
9、耐腐蝕性強:PVDF材質探頭,可確保儀表在腐蝕性液體或者腐蝕性環境中可靠測量;
10、性價比高,維護成本低。

技術參數
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業
量    程 5M、10M、15M、20M
測量精度 0.5%-1.0%
分辨率 3mm或0.1%(取大者)
顯    示 液晶顯示
模擬輸出 2線制4~20mA/250Ω負載
繼電器

輸   出
環境溫度 顯示儀表-20~+60℃,探頭-20~+80℃
通   信
防護等級 顯示儀表IP65,探頭IP68
探頭電纜
探頭安裝 顯示儀表IP65,探頭IP68
產品安裝
超聲波液位計安裝
安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后,超聲波變送器就無法測量液位了,所以在確定超聲波液位計的量程時,必須留出50公分的余量,安裝時,變送器探頭必須高出 高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。
機械安裝時應注意:安裝應垂直于測是物表面,避免用于測量泡沫性質物體,避免安裝于距測量物體表面距離小于盲區距離(盲區:每臺產品會有一個標準,隨產品得知),應考慮束避開陰擋物質不與灌口和容器壁相遇,檢測大塊固體物應調整探頭方位,減少測量誤差。
行業應用
超聲波液位計適用測量各種露天槽罐、池罐的液位,適用于排水系統、水庫、河流、湖泊、海水的測量,尤其適合污水或者腐蝕性場合。
